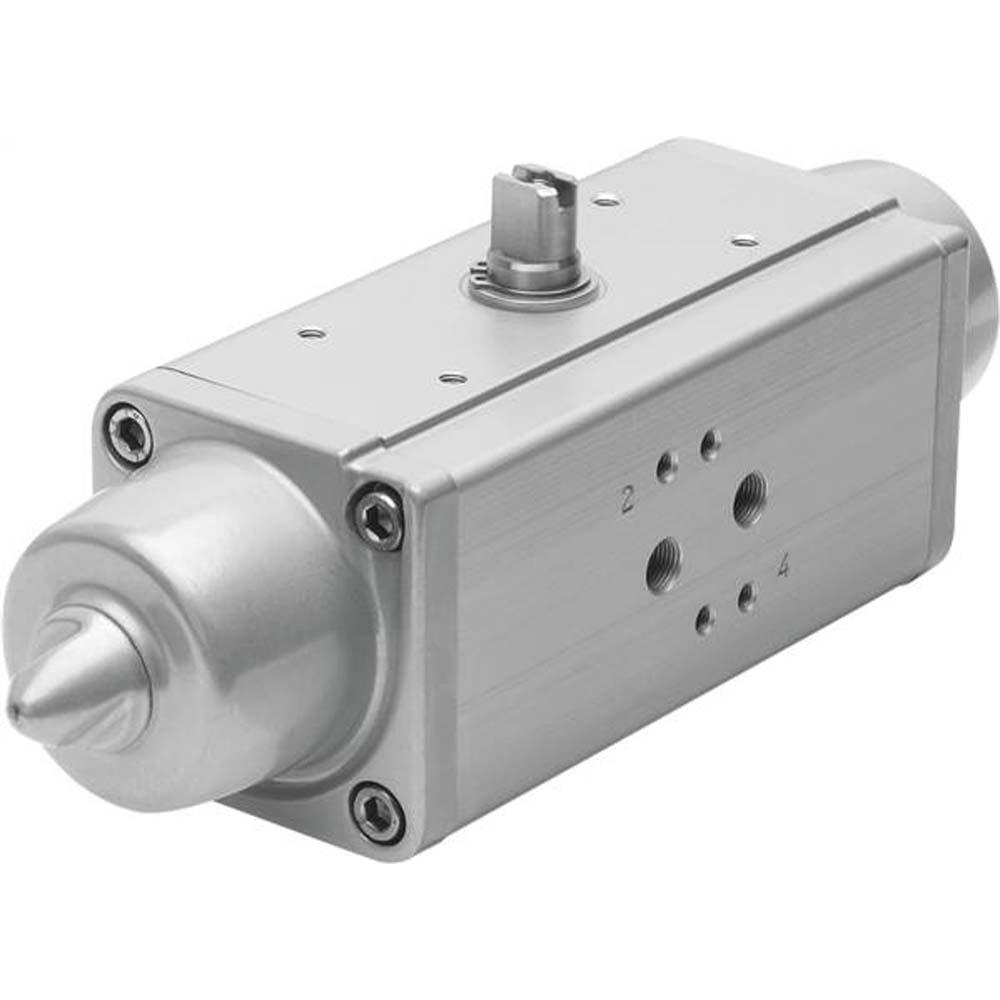

FESTO - DAPS-0360-RS - Servomoteur rotatif - Aluminium - 90° - Taille 360 - Pression de raccordement 2,8 à 5,6 bar - Prix par pièce
(Exemple de présentation)
| € 2.048,56 |
| prix TVA comprise |
| Livraison gratuite |
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
Domaine d'utilisation
- Grâce à sa conception spéciale, l'actionneur rotatif DAPS est idéal pour l'utilisation dans l'industrie de transformation. Il est adapté à l'utilisation avec de l'air comprimé. Grâce au schéma de raccordement selon Namur VDI/ VDE 3845, les électrovannes peuvent être montées sans problème sur l'actionneur rotatif.
- Le couvercle et le boîtier du servomoteur rotatif DAPS sont fabriqués en aluminium, l'arbre et les vis en acier fortement allié. Il dispose en outre de joints en FKM, NBR et PUR. Les matériaux utilisés sont conformes à la directive RoHS. La cinématique à levier et bras oscillant génère le couple, ce qui est très avantageux pour surmonter les couples de décollement élevés de la vanne. Grâce à leur robustesse et à l'échelonnement du couple, les actionneurs pivotants DAPS commandent principalement des vannes à passage direct, comme les vannes à boisseau sphérique et les vannes papillon. L'angle de rotation est de 90° maximum. L'actionneur rotatif séduit par sa construction compacte, sa courbe de couple adaptée aux vannes de process et sa faible usure, rendue possible par une mécanique simple et robuste. Le servomoteur rotatif DAPS-RS fonctionne en simple effet, en compression et dispose en outre d'un ressort.
- Matériau du boîtier - alliage d'aluminium corroyé
- Matériau du couvercle - alliage d'aluminium corroyé
- Matériau de l'arbre - acier fortement allié 1.4305
- Matériau des vis - acier fortement allié
- Matériau des joints - FKM, NBR, PUR
- Remarque sur les matériaux - Conforme à la directive RoHS
- Position de montage - au choix
- Fonctionnement - simple effet
- Amortissement - pas d'amortissement
- Conception - Cinématique de l'étrier
- Détection de position - sans
- Sens de fermeture - fermeture à droite
- Norme Raccordement à l'armature - ISO 5211
- Raccord de vanne conforme à la norme - VDI/VDE 3845 (NAMUR)
- Safety Integrity Level (SIL) - le produit peut être utilisé en SRP/CS jusqu'à SIL 2 Low Demand
- Marquage CE (voir déclaration de conformité) - selon la directive européenne sur la protection contre les explosions (ATEX)
- Catégorie ATEX Gaz - II 2G
- Catégorie ATEX Poussière - II 2D
- Protection antidéflagrante gaz - Ex h IIC T6...T3 Gb X
- Protection Ex Poussière - Ex h IIIC T85°C...T200°C Db X
- Température ambiante Ex - -20°C
- Fluide de service - air comprimé selon ISO 8573-1:2010 [7:4:4]
- Remarque sur le fluide de fonctionnement et de commande - Fonctionnement à l'huile possible (nécessaire pour la suite du fonctionnement)
- Classe de résistance à la corrosion KBK - 3 - forte sollicitation à la corrosion
- Température ambiante - -20°C à 80°C
- Angle de pivotement - 90
- Plage de réglage de la position finale à 0° - -1 à 9
- Plage de réglage de la position finale à 90° - 81 à 91
- Pression de service - 2,8/3,5/4,2/5,6 à 8,4 bar
- Pression de service nominale - 5,6 bar
- Force de la plume - 1 à 4
- Pression de raccordement pour la force du ressort - 2,8 à 5,6 bar
- Couple de rappel par ressort pour un angle de rotation de 0° - 120,0 à 240,0 Nm
- Couple de rappel par ressort pour un angle de rotation de 50° - 90,0 à 180,0 Nm
- Couple de rappel par ressort pour un angle de rotation de 90° - 180,0 à 360,0 Nm
- Couple à la pression de service nominale et angle de rotation de 0° - 360,0 à 450,0 Nm
- Couple à la pression de service nominale et angle de rotation de 50° - 180,0 à 247,5 Nm
- Couple à la pression de service nominale et angle de rotation de 90° - 240,0 à 375,0 Nm
- Remarque sur la plage de réglage des positions finales - une position finale réglable au choix
- Remarque sur le couple - Le couple de fonctionnement de l'actionneur ne doit pas être supérieur au couple maximal autorisé indiqué dans la norme ISO 5211, en fonction de la taille de la bride de fixation et de l'accouplement.
- Taille de l'actionneur - 360
- Schéma de perçage des brides - F10, F12
- Profondeur du raccord d'arbre - 29,5 mm
- Raccord d'arbre - T27
- Raccord pneumatique - G 1/4
- Consommation d'air à 6 bar par cycle 0°-90°-0° - 14,00 l
- Poids du produit - 14500 à 16500 g
Vous trouverez d'autres informations et dimensions dans la fiche technique
Modèles (4)
Délimiter le choix
PN
Force de la plume
Type
N° de pièce
N° d'article: 851925921000
Type
| PN | 2,8 à 8,4 bar |
| Force de la plume | 1 |
| Type | DAPS-0360-090-RS1-F1012 |
| N° de pièce | 549673 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 2.048,56 |
| prix TVA comprise |
| Livraison gratuite |
livrable dans au moins 14 jours ouvrés
N° d'article: 851925921001
Type
| PN | 3,5 à 8,4 bar |
| Force de la plume | 2 |
| Type | DAPS-0360-090-RS2-F1012 |
| N° de pièce | 549674 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 2.048,56 |
| prix TVA comprise |
| Livraison gratuite |
livrable dans au moins 14 jours ouvrés
N° d'article: 851925921002
Type
| PN | 4,2 à 8,4 bar |
| Force de la plume | 3 |
| Type | DAPS-0360-090-RS3-F1012 |
| N° de pièce | 549675 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 2.048,56 |
| prix TVA comprise |
| Livraison gratuite |
livrable dans au moins 14 jours ouvrés
N° d'article: 851925921003
Type
| PN | 5,6 à 8,4 bar |
| Force de la plume | 4 |
| Type | DAPS-0360-090-RS4-F1012 |
| N° de pièce | 549676 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 2.048,56 |
| prix TVA comprise |
| Livraison gratuite |
livrable dans au moins 14 jours ouvrés
