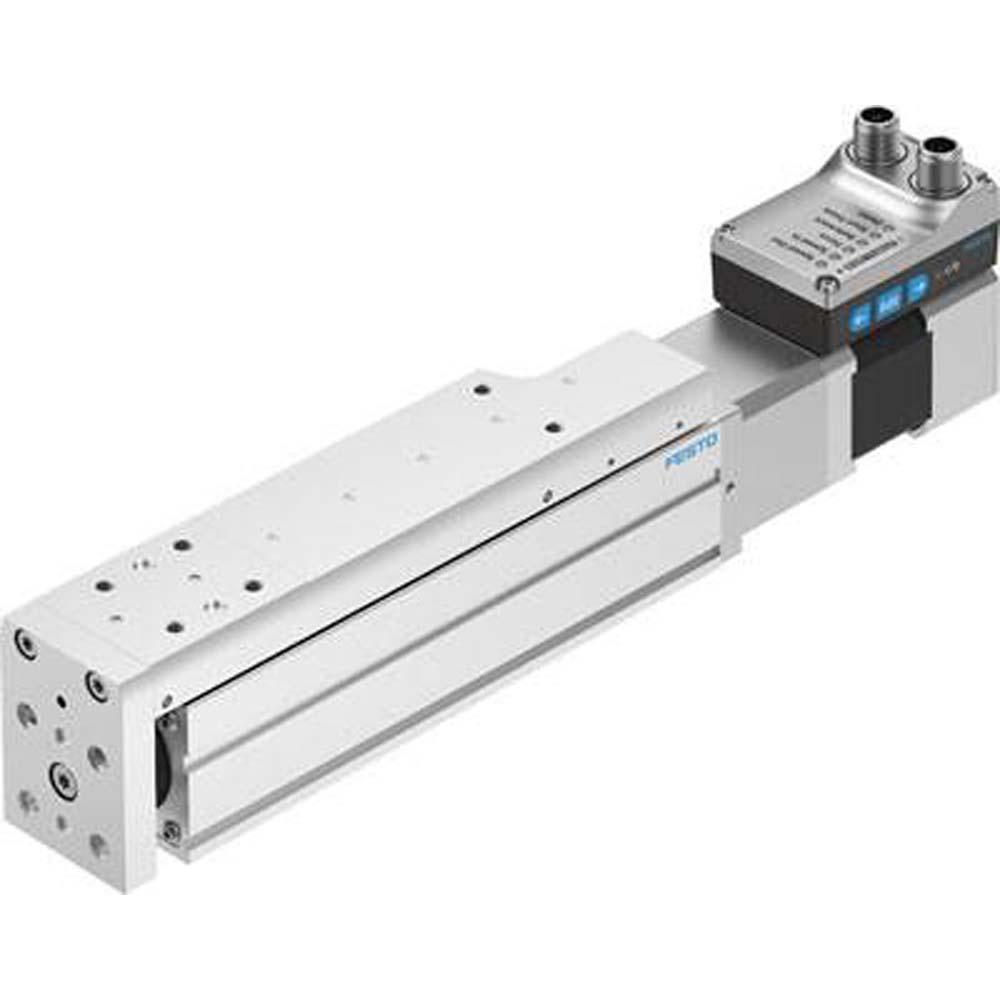

FESTO - Unité de mini-chariot - EGSS-BS-KF-45-125-10P-ST-M-H1-PLK-AA - (8083818) - Taille 45 - Course 125 mm

Domaine d'utilisation

L'unité de mini-chariot est utilisée comme composant dans les installations industrielles.

Utilisation

L'"unité de mini-chariot EGSS-BS-KF-45-125-10P-ST-M-H1-PLK-AA" est une unité de déplacement linéaire de haute précision, d'une taille de 45 et d'une plage de travail de 125 mm.
Elle dispose d'une vis à billes avec un pas de vis de 10 mm, entraînée par un moteur pas à pas.
L'unité est dotée d'un guidage à recirculation de billes qui assure un mouvement lisse et précis.
En outre, elle est équipée d'un codeur absolu individuel et prend en charge la détection de position aussi bien par des détecteurs de proximité que par un codeur moteur.

Données techniques

Course de travail - 125 mm
Taille - 45
Réserve de course - 0 mm
Jeu d'inversion - 150 µm
Diamètre de la broche - 10 mm
Pas de la broche - 10 mm
Position de montage - au choix
Guidage - Guidage à recirculation de billes
Conception - Mini-chariot électrique à vis à billes avec entraînement intégré
Type de moteur - moteur pas à pas
Référencement - bloc de butée fixe négatif, bloc de butée fixe positif, point de référence
Type de vis - Vis à billes
Détection de position - pour détecteurs de proximité, codeurs de moteurs
Capteur de position du rotor - Encoder absolut single turn
Capteur de position du rotor Principe de mesure - magnétique
Fonctions supplémentaires - Interface utilisateur, Détection de fin de course intégrée
Indicateur - LED
Témoin de disponibilité - LED
Vitesse max. Accélération - 5 m/s
Vitesse max. Vitesse - 0,25 m/s
Répétabilité - ±0,015 mm
Propriétés des sorties logiques numériques - non isolées galvaniquement, configurables
Facteur de marche - 100
Classe de protection d'isolation - B
Courant max. des sorties logiques numériques - 100 mA
Puissance max. Consommation de courant - 3.000 mA
Tension nominale DC - 24 V
Courant nominal - 3 A
Interface de paramétrage - IO-Link, interface utilisateur
Capteur de position du rotor Résolution - 16 bits
Variations de tension autorisées - ± 15
Alimentation en tension, type de raccordement - fiche
Alimentation en tension, connectique - M12x1, détrompage en T selon EN 61076-2-111
Alimentation, nombre de pôles/conducteurs - 4
Homologation - RCM Mark
Signe KC - KC-EMV
Marquage CE (voir déclaration de conformité) - selon la directive CEM de l'UE, selon la directive RoHS de l'UE
Résistance aux vibrations - test d'utilisation en transport avec degré d'acuité 1 selon FN 942017-4 et autres normes similaires
Résistance aux chocs - Essai de choc avec degré d'acuité 1 selon FN 942017-5 et EN 60068-2-27
Classe de résistance à la corrosion KBK - 0 (pas de contrainte de corrosion)
Température de stockage - -20 à 60 °C
Humidité relative - 0 - 90
Degré de protection - IP40
Classe de protection - III
Température ambiante - 0 à 50 °C
Remarque sur la température ambiante - Au-delà de 30 °C, réduction de puissance nécessaire
Charge dynamique de base du palier fixe - 7.413 N
Charge dynamique de base du guidage linéaire - 3 240 N
Charge dynamique de base de la vis à billes - 3.200 N
Max. Force Fy - 1.314 N
Vitesse max. Force Fz - 1.314 N
Max. Couple Mx - 8,14 Nm
Max. Couple My - 7,05 Nm
Max. Couple Mz - 7,05 Nm
Pression max. Force radiale sur la tige d'entraînement - 340 N
Pression max. Force d'avance Fx - 120 N
Charge utile indicative, horizontale - 6 kg
Charge utile indicative, verticale - 6 kg
Charge statique de base de la vis à billes - 5 900 N
Charge statique de base du guidage linéaire - 5.630 N
Constante d'avance - 10 mm/rev
Charge statique de base du palier fixe - 3 966 N
Kilométrage indicatif - 5 000 km
Intervalle de maintenance - Lubrification à vie
Supplément de masse déplacée par 10 mm de course - 30 g
Nombre de sorties logiques numériques 24 V DC - 2
Nombre d'entrées logiques numériques - 2
Spécification entrée logique - selon CEI 61131-2, type 1
Plage de fonctionnement entrée logique - 24 V DC
Support IO-Link, mode SIO - oui
Caractéristiques Entrée logique - non isolée galvaniquement, configurable
IO-Link, protocole - Device V 1.1
IO-Link, mode de communication - COM3 (230,4 kBaud)
IO-Link, type de port - A
IO-Link, nombre de ports - 1
IO-Link, largeur de données de processus OUT - 2 octets
IO-Link, largeur de données de processus IN - 2 octets
IO-Link, contenu des données de service IN - 32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, temps de cycle minimal - 1 ms
IO-Link, mémoire de données nécessaire - 500 octets
Nombre max. Longueur de câble - 20 m en mode IO-Link, 15 m de sorties, 15 m d'entrées
Logique de commutation Sorties - PNP (commutation positive)
Logique de commutation entrées - PNP (commutation positive)
IO-Link, connectique - Connecteur
Interface logique, type de connexion - connecteur
Interface logique, connectique - M12x1, codage A selon EN 61076-2-101
Interface logique, nombre de pôles/conducteurs - 8
Interface logique, schéma de connexion - 00992264
Type de fixation - avec filetage femelle, avec douille de centrage, avec accessoires, avec goupille cylindrique
Masse déplacée pour une course de 0 mm - 212 g
Supplément de poids par course de 10 mm - 63 g
Poids de base pour une course de 0 mm - 1.238 g
Poids du produit - 2.024 g
