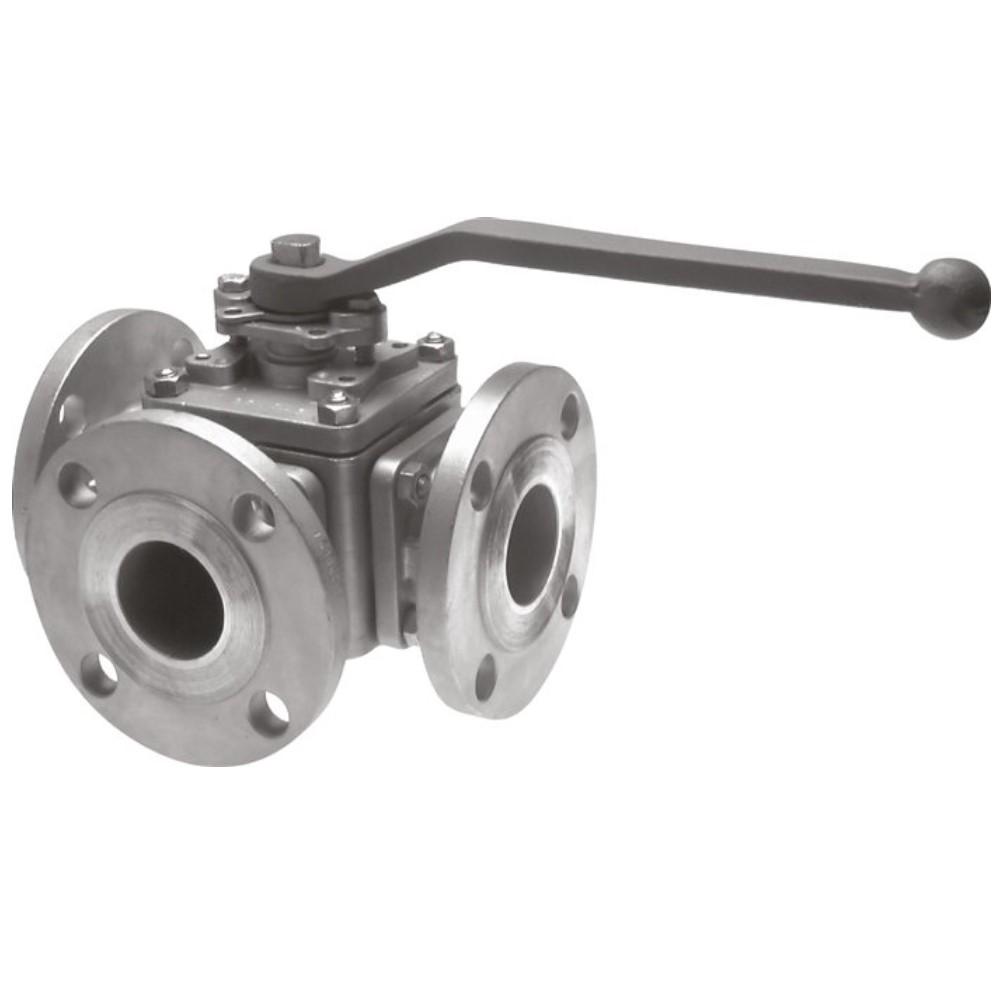

Robinet à bille à brides - Acier inoxydable - 3 voies - Perçage en L - Passage intégral - DN 25 à 100 - PN 0 à 16
(Exemple de présentation)
| dès € 1.244,16 |
| prix TVA comprise |
| Livraison gratuite |
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
Domaine d'utilisation
- Le robinet à boisseau sphérique à brides convient parfaitement comme robinet d'arrêt et pour une utilisation avec de l'eau, de l'huile, de l'air comprimé, des carburants, des solvants, des fluides agressifs, des aliments et des boissons.
- Le boîtier et la sphère sont en acier inoxydable, le joint est en téflon.
- La sphère est dotée d'un trou en L.
- La vanne à boisseau sphérique dispose d'un passage intégral. En outre, une bride de montage conforme à la norme ISO 5211 est installée, ce qui permet de monter un actionneur.
- L'entrée de pression peut se faire par les trois côtés.
- Matériau du boîtier - acier inoxydable 1.4408
- Matériau de la sphère - acier inoxydable 1.4408
- Matériau du joint - PTFE
- DN - 25 à 100
- L 1 - 225 à 339 mm
- L 2 - 112,5 à 169,5 mm
- B - 85 à 180 mm
- d - 115 à 220 mm
- R - 172 à 374 mm
- t - 18 à 20 mm
- Pression de service - 0 à 16 bar
- Plage de température - -20 à +200 °C max
- Norme Bride de montage - ISO 5211
Vous trouverez les dessins techniques dans la fiche technique du produit.
Modèles (6)
Délimiter le choix
DN
L 1
L 2
B
d
R
t
ISO 5211
N° d'article: KHFL15901001
Type
| DN | 25 |
| L 1 | 225 mm |
| L 2 | 112,5 mm |
| B | 85 mm |
| d | 115 mm |
| R | 172 mm |
| t | 18 mm |
| ISO 5211 | F 05 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 1.244,16 |
| prix TVA comprise |
| Livraison gratuite |
livrable sous 7-10 jours ouvrés
N° d'article: KHFL15901002
Type
| DN | 40 |
| L 1 | 242 mm |
| L 2 | 121 mm |
| B | 110 mm |
| d | 150 mm |
| R | 258 mm |
| t | 18 mm |
| ISO 5211 | F 05 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 1.592,69 |
| prix TVA comprise |
| Livraison gratuite |
livrable sous 7-10 jours ouvrés
N° d'article: KHFL15901003
Type
| DN | 50 |
| L 1 | 250 mm |
| L 2 | 125 mm |
| B | 125 mm |
| d | 165 mm |
| R | 258 mm |
| t | 18 mm |
| ISO 5211 | F 07 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 1.934,08 |
| prix TVA comprise |
| Livraison gratuite |
livrable sous 7-10 jours ouvrés
N° d'article: KHFL15901004
Type
| DN | 65 |
| L 1 | 285 mm |
| L 2 | 142,5 mm |
| B | 145 mm |
| d | 185 mm |
| R | 374 mm |
| t | 18 mm |
| ISO 5211 | F 10 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
| € 2.536,35 |
| prix TVA comprise |
| Livraison gratuite |
livrable sous 7-10 jours ouvrés
N° d'article: KHFL15901005
Type
| DN | 80 |
| L 1 | 297 mm |
| L 2 | 148,5 mm |
| B | 160 mm |
| d | 200 mm |
| R | 374 mm |
| t | 20 mm |
| ISO 5211 | F 10 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
N° d'article: KHFL15901000
Type
| DN | 100 |
| L 1 | 339 mm |
| L 2 | 169,5 mm |
| B | 180 mm |
| d | 220 mm |
| R | 374 mm |
| t | 20 mm |
| ISO 5211 | F 10 |
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
Sécurité des produits
Actuellement, nous ne disposons malheureusement pas encore des données des fabricants. Nous essaierons de les mettre à jour le plus rapidement possible.
